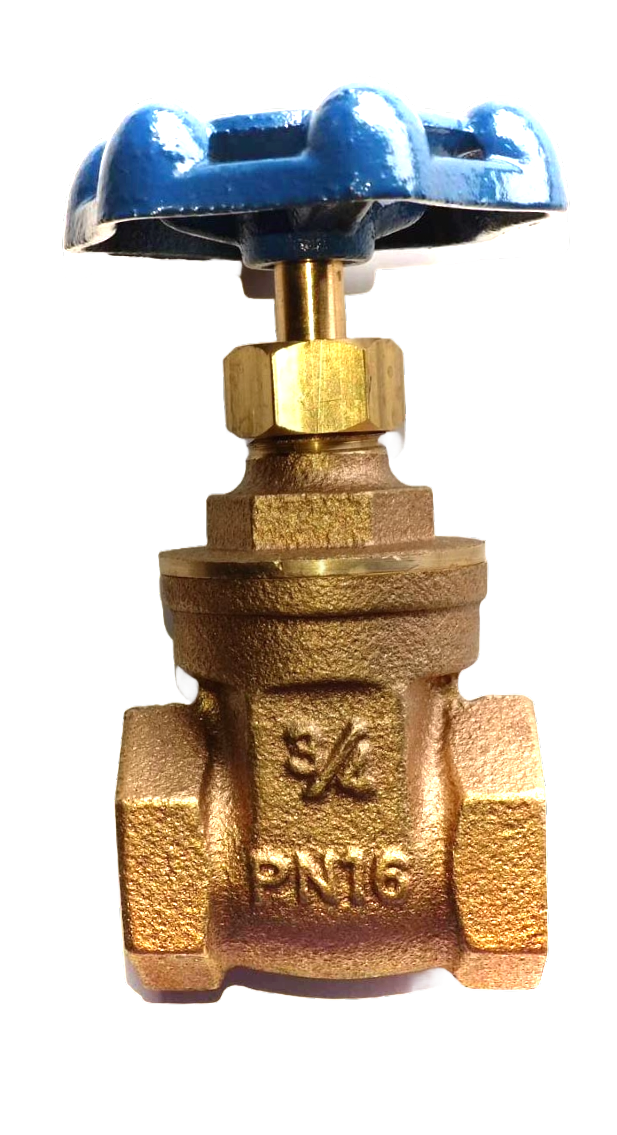

青銅閘閥

青銅閘閥

青銅閘閥
青銅閘閥
青銅閘閥
青銅閘閥
型號：TYT-312
青銅
IPS閘閥
1/2”~ 4”
檔案下載 加入詢問
規格
SIZE  ØD H L  Ød
1/2" PT  1/2 73.0 43.5 13.5
3/4" PT  3/4 84.0 48.5 19.5
1" PT    1 95.0 54.5 24.5
11/4" PT 11/4 108.0 59.0 31.5
11/2" PT 11/2 123.0 62.0 36.5
2" PT    2 142.0 70.0 46.5
21/2" PT 21/2 178.0 88.0 61.0
3" PT    3 207.0 97.5 74.0
4" PT    4 248.0 117.5 94.5



零件名稱 材  質
閥    體 鉋  銅
閥    門 鉋  銅
閥    蓋 鉋  銅
鋁 把 手 鋁合金
中 心 桿 黃銅棒

檔案下載

產品詢問
